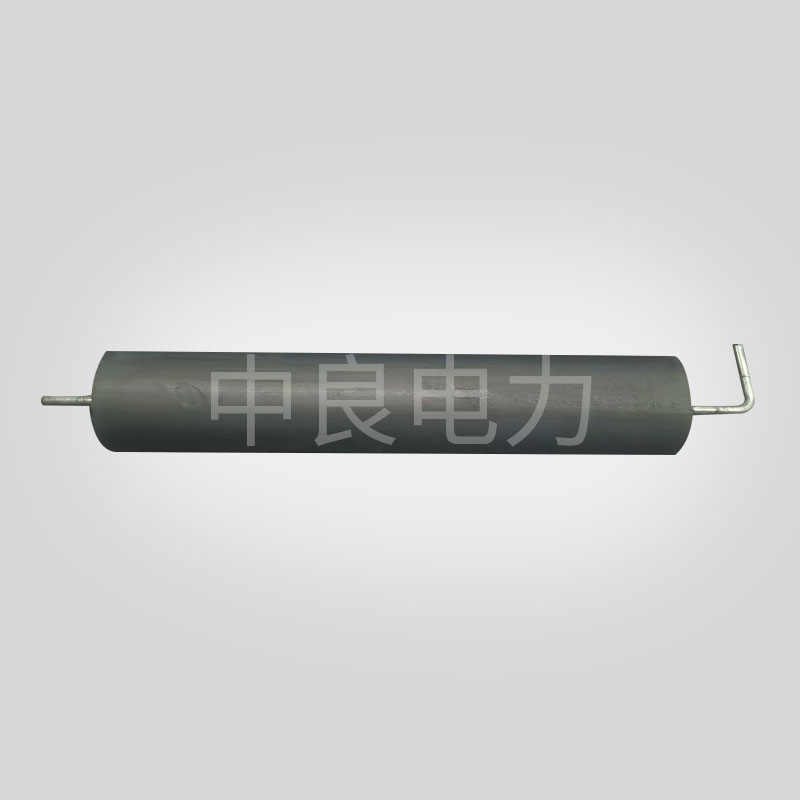

石墨接地模块的定期维护与更换要求

一、石墨接地模块需要定期维护

石墨接地模块虽具备抗腐蚀、性能稳定等特点，但长期埋设于地下仍需定期维护以确保其接地效果。主要原因包括：土壤环境变化（如湿度、压实度改变）可能导致接地电阻升高；连接部位（如接地线与模块的焊接点、接地干线与支线的连接）可能因松动、锈蚀影响电流传导；模块表面可能附着杂物（如泥土、植被）降低与土壤的接触面积。

定期维护的具体内容：

接地电阻检测：每半年到一年使用接地电阻测试仪测量接地电阻值，确保其符合设计要求（如防雷接地电阻≤10Ω、工作接地电阻≤4Ω）。若电阻值加大，需及时排查原因（如连接不良、模块锈蚀、土壤干燥）并修整。

连接部位检查：每年检查模块与接地线、接地干线与支线的连接点，着重查看是否有松动、开焊、锈蚀现象。若发现问题，需重新焊接（采用搭焊法，焊接长度≥100mm）并清理焊渣，随后涂刷沥青或防腐漆避免进一步腐蚀。

外观与杂物清理：定期清理模块表面的泥土、植被、垃圾等杂物，确保模块与土壤充分接触，避免因杂物覆盖降低散流效果。

二、石墨接地模块的更换要求

石墨接地模块的使用寿命较长，是否需要更换取决于其性能衰减程度，而非固定周期。一般情况下，质优石墨接地模块（如采用高纯度石墨、添加离子缓释剂的产品）使用寿命可达30年以上，部分产品甚至宣称“免维护”。

需要更换的情况：

严重腐蚀或损坏：若模块表面出现大量锈蚀（如镀层脱落、孔洞）、裂纹或断裂，导致其导电性能显著下降，需更换新模块。

性能不达标：定期检测中发现接地电阻持续加大且无法通过维护（如清理杂物、紧固连接）恢复到合格范围，说明模块的降阻能力已失效，需更换。

环境破坏：若模块埋设区域发生地质灾害（如地震、洪水）导致模块移位、破碎，或土壤被化学物质（如强酸、强碱）严重污染，影响模块性能，需更换。

总结说明

石墨接地模块的定期维护是必要的，可有效延长其使用寿命并确保接地系统的可靠性；更换则需根据性能检测结果决定，并非强制定期更换。日常维护中，需着重关注接地电阻、连接部位及外观状态，若发现问题及时处理，可避免因模块故障引发的接地系统失效风险。

铜包钢接地棒的导电特性从接地电阻、电流承载能力、稳定性等方面影响设备性能，以下为你详细介绍：

接地电阻方面

原理：接地电阻是电流从接地棒流入大地时所受到的阻力，铜包钢接地棒导电性好，能降低接地电阻。因为铜的导电性只次于银，钢也有不错的导电能力，二者结合让接地棒与土壤间形成低电阻通路。

对设备性能的影响：接地电阻降低后，当设备遭遇雷击或产生故障电流时，电流能快速、顺畅地导入大地，避免设备因高电压冲击受损。如通信基站使用铜包钢接地棒，可确保设备在恶劣电磁环境下稳定运行，减少信号中断和设备损坏概率。

电流承载能力方面

原理：良好的导电特性使铜包钢接地棒具备高电流承载能力，能在短时间内安稳通过大电流。

对设备性能的影响：在电力系统中，当发生短路等故障时会产生强大故障电流，铜包钢接地棒可及时将电流引入大地，保护电气设备绝缘层不被击穿，延长设备使用寿命，确保电力系统正常供电。

稳定性方面

原理：铜包钢接地棒的导电性受环境因素影响小，在不同土壤条件（如酸碱度、湿度变化）下，能保持相对稳定的导电性能。

对设备性能的影响：在化工、沿海等特殊环境中，土壤腐蚀性强，普通接地材料易腐蚀，导电性下降。而铜包钢接地棒稳定性好，长期维持低电阻接地，为设备提供可靠接地保护，降低设备故障风险，确保生产连续性。

电磁兼容性方面

原理：铜包钢接地棒能有效引导电磁干扰电流，其良好导电性可形成低阻抗电磁屏蔽回路，减少电磁干扰对设备的影响。

对设备性能的影响：在电子仪器、数据中心等对电磁环境要求高的场所，使用铜包钢接地棒可提高设备电磁兼容性，避免外界电磁干扰导致设备数据传输错误、运算失误等问题，确保设备准确稳定运行。

铜包钢绞线在风电行业中的应用前景分析

一、风电行业对铜包钢绞线的具体应用场景

铜包钢绞线在风电行业中的应用已形成**“海上+陆上”双场景覆盖**，且需求持续增长：

海上风电场的核心材料：海上风电场面临更严峻的腐蚀环境（海水、盐雾），铜包钢绞线作为接地材料（抵御雷击、静电）和拉索/支撑结构（固定风机塔筒、叶片），能有效解决传统纯铜材料“易腐蚀、寿命短”的痛点。例如，海上风电场的接地系统采用铜包钢绞线后，接地电阻稳定，可实现“免维护”（寿命可达50年以上）；作为拉索使用时，其钢芯提供的强大拉力能支撑风机在潮汐变化频繁的区域稳定运行。

二、风电行业对铜包钢绞线的需求增长趋势

随着全球风电行业的规模化发展，铜包钢绞线的需求将持续释放：

全球风电装机量增长：根据《可再生能源发展“十四五”规划》，2025年前全球风电新增装机容量将达到3亿千瓦以上；中国作为较大的风电市场，2025年风电装机量预计将达到350GW（2020年为281GW）。风电装机的增长将直接带动铜包钢绞线的需求——每新增1兆瓦风力发电机组，约需1吨铜包钢绞线用于固定、支撑及电力传输。

三、铜包钢绞线在风电行业的竞争优势

与纯铜对比：纯铜的导电性虽好，但机械强度低（无法承受风机的大荷载）、成本高（铜价约为钢的5-10倍）。铜包钢绞线通过“钢芯替代部分铜”，既保持了铜的导电性（集肤效应下，电流集中在铜层，导电性能与同截面纯铜相当），又提升了机械强度（钢芯承担主要荷载），同时成本降低30%-50%。

与铝包钢对比：铝包钢的导电性（铝的导电率约为铜的60%）和抗腐蚀性（铝易氧化）均弱于铜包钢。

四、潜在挑战与应对

尽管前景广阔，铜包钢绞线在风电行业中的应用仍面临原材料价格波动（铜价上涨会增加成本）、技术优化需求（更高导电率、更强抗腐蚀性的产品需求）等挑战。企业可通过技术创新（如采用纳米技术优化铜层结构，提高导电性和抗腐蚀性）、规模化生产（降低单位成本）、回收利用（铜包钢绞线的铜层可回收，符合循环经济要求）等方式应对。

综上，铜包钢绞线凭借性能匹配、场景适配、成本优势，在风电行业中的应用前景广阔。随着全球风电行业的规模化、海上风电的爆发，其需求将持续增长，成为风电产业链中的“关键材料”之一。

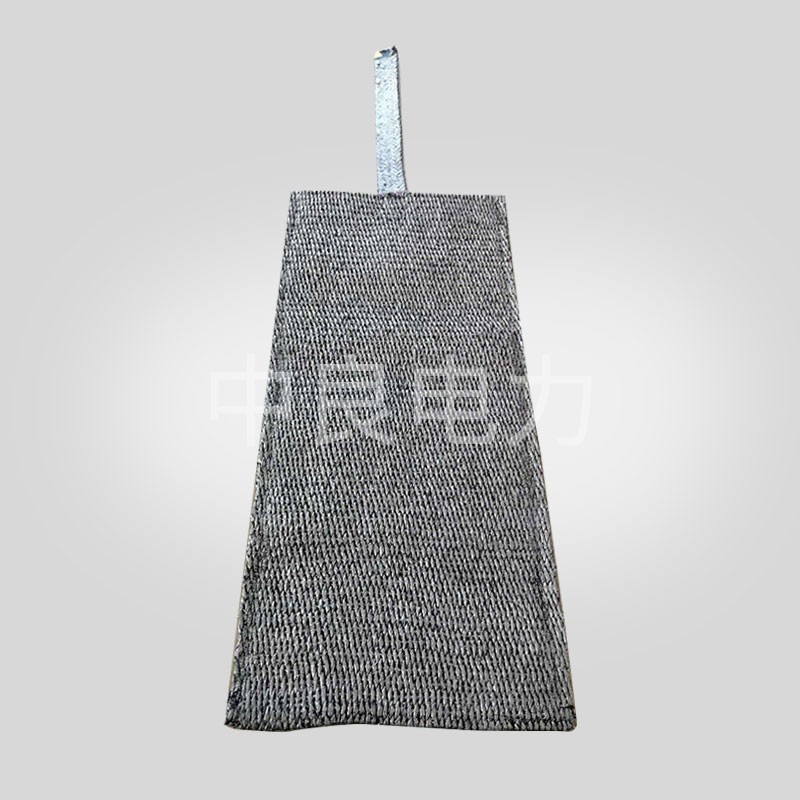

防雷接地模块是一种有效的防雷接地装置，广泛应用于各类需要确保电气设备和建筑物安稳的场景，其使用范围和适应环境可概括如下：

一、主要使用范围

电力与能源领域

风力发电场、光伏发电站：降低接地电阻，保护新能源设备免受雷击损坏。

石油化工设施：如油气罐、输送管道等易燃易爆场所，避免雷击引发爆炸事故。

通信与电子设备

移动通信基站、微波中继站：确保通信设备在高土壤电阻率地区的接地效果，避免雷击导致通信中断。

卫星接收站、雷达站：确保精密电子设备的信号稳定和设备安稳。

数据中心、计算机机房：降低接地电阻，保护服务器等核心设备免受雷电电磁脉冲干扰。

建筑与基础设施

高层建筑、名胜古建筑：提供可靠的防雷保护，减少雷击对结构和内部文物的损害。

桥梁、铁路电气化系统：确保交通设施的电气安稳，避免雷击引发故障。

城市老旧小区改造：在空间有限的环境中灵活布置，提升防雷能力。

工业与特殊场所

化工厂、污水处理厂：在强腐蚀环境中保持接地系统稳定，延长使用寿命。

易燃易爆仓库、油库：通过低电阻接地快速泄放雷电流，降低火灾风险。

二、适应环境特性

土壤条件

高电阻率地区：如山区、沙漠、岩石地带，通过加大与土壤的接触面积和填充导电材料（如石墨），显著降低接地电阻。

不同土壤类型：

黏土：湿度较高时接地效果好，但需注意土壤膨胀对模块的影响。

沙质土：需增加模块数量或使用降阻剂以改善导电性。

盐碱土壤：选择抗腐蚀材料（如石墨或铜覆钢），并采取防腐涂层等措施。

气候与温度

寒冷地区：模块可耐受 - 40℃低温，埋设在冻土层以下或采用防冻措施，确保接地性能稳定。

高温干旱地区：通过定期洒水保持土壤湿润，维持较低的接地电阻。

电磁干扰环境

变电站、工业厂区：通过合理布局和材料选择（如石墨烯复合模块），有效阻止雷电电磁脉冲对设备的干扰。

三、安装与维护要求

安装要点

埋设深度：通常不小于 0.8 米，在冻土层以下或岩石地区需采用深埋技术。

连接质量：使用放热焊接技术确保低接触电阻，避免因氧化或松动导致接地性能下降。

布局设计：均匀分布模块形成接地网络，模块间距根据土壤电阻率调整。

维护措施

定期检测：每半年测试接地电阻，检查模块外观和连接点，及时修整腐蚀或破损。

土壤管理：干旱季节洒水保湿，高腐蚀地区添加防腐材料或更换降阻剂。

寿命管理：石墨模块使用寿命可达 20-30 年，金属模块需根据腐蚀情况提前更换。

四、相关标准与规范

GB 50169-2016《电气装置安装工程接地装置施工及验收规范》：规定了接地模块的材料选择、安装工艺和验收标准，强调在腐蚀环境中优先使用铜覆钢等抗腐蚀材料。

DL/T 621-1997《交流电气装置的接地》：明确了不同电压等级系统的接地电阻要求，以及高土壤电阻率地区的降阻措施。

DL/T 380《接地降阻材料技术条件》：规范了接地模块的性能指标，如电阻率、抗腐蚀性和冲击电流耐受能力。

五、典型案例

山区通信基站：通过石墨接地模块将接地电阻从几十欧姆降至几欧姆，显著减少雷击故障率。

沿海港口码头：采用抗腐蚀模块后，接地系统寿命从几年延长至十几年，降低维护成本。

城市老旧小区：在空间受限的环境中灵活安装，提升防雷能力，确保居民安稳。

接地模块通常需要定期维护，但在正常使用情况下不一定需要定期更换。以下为你详细分析：

定期维护的必要性

确保连接可靠性：接地模块通过导体与接地网等接地系统相连，在长期使用过程中，由于自然环境因素（如风吹、日晒、雨淋、温度变化等）以及机械振动等原因，连接部位可能会出现松动、腐蚀等情况。定期维护时检查连接点的状况，及时紧固松动的螺栓，清理和修整腐蚀的连接部位，能够确保接地模块与接地系统之间始终保持良好的电气连接，确保接地系统的有效性。

监测性能变化：接地模块的性能会受到土壤环境变化的影响，例如土壤的湿度、酸碱度、盐分含量等因素的改变，可能会对接地模块的接地电阻产生影响。定期检测接地电阻值，能够及时掌握接地模块的性能变化情况。如果发现接地电阻值多出了规定范围，就需要进一步检查接地模块是否存在问题，并采取相应的措施进行处理，如改善土壤环境、对接地模块进行修整或调整等。

清理周围环境：接地模块周围的土壤中可能会积累杂物、垃圾、积水等，这些物质可能会影响接地模块与土壤的接触效果，进而影响接地性能。定期对对地模块周围环境进行清理，去掉周围的杂物和积水，保持土壤的疏松和透气性，有利于接地模块与土壤充分接触，提高接地效果。

是否定期更换

正常情况：接地模块通常具有较长的使用寿命，一般可达几十年。如果接地模块在正常使用过程中没有出现严重。

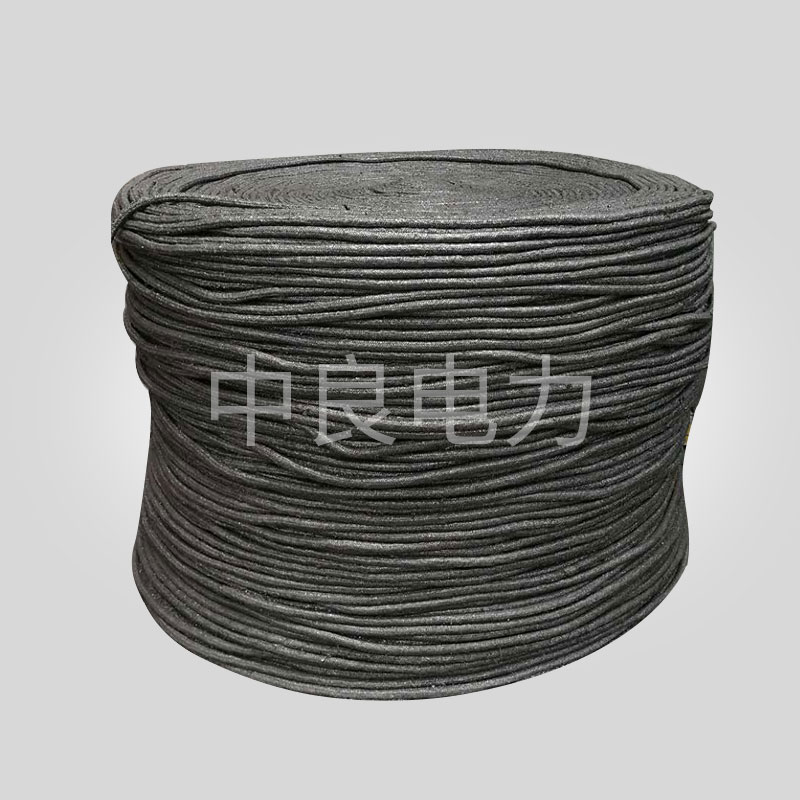

柔性接地模块是一种用于电气系统接地的新型材料，主要由非金属材料（如石墨、碳基复合材料等）与导电纤维、粘合剂等复合而成，具有优良的导电性、抗腐蚀性、柔韧性和抗冲击性能。它主要用于替代或辅佐传统的金属接地体（如镀锌钢、铜包钢等），在防雷接地、工作接地、保护接地等方面发挥重要作用。

关于柔性接地模块对设备和人员的保护效果，可以从以下几个方面进行分析：

一、对设备的保护效果

1. 有效降低接地电阻

柔性接地模块具有良好的导电性能和较大的比表面积，能与土壤充分接触，通过扩大接地体的有效散流面积，显著降低接地系统的接地电阻，提高接地系统的效率。

效果： 接地电阻低意味着雷电流或故障电流能更快速、更稳定地泄放入地，从而减少设备因过电压或地电位反击而损坏的风险。

2. 抵御雷击与过电压

在雷电冲击或系统故障时，柔性接地模块可以快速引导大电流稳定入地，避免雷电波或故障电压对设备造成损害，尤其适用于通信基站、变电站、光伏电站等对接地要求较高的场所。

效果： 有效保护电力设备、通信设备、敏感电子设备免受雷击过电压、操作过电压的侵害，提高设备运行的可靠性与稳定性。

3. 抗腐蚀、寿命长

传统金属接地体容易受到土壤腐蚀（尤其是酸性或碱性土壤），导致接地性能下降。而柔性接地模块通常采用抗腐蚀的非金属材料，抗腐蚀能力强，使用寿命可达30年以上。

效果： 长期保持稳定的接地性能，减少维护成本，确保设备长期稳定运行。

4. 适应复杂地质条件

柔性接地模块具有良好的可塑性与柔韧性，能适应山地、岩石、沙地、冻土等复杂或恶劣的地质环境，解决传统接地施工难的问题。

效果： 在难以施工的地区也能建立可靠的接地系统，为设备提供有效的保护基础。

二、对人员的保护效果

1. 避免触电事故

当电气设备发生漏电或接地故障时，良好的接地系统能迅速将故障电流导入大地，降低设备外壳的对地电压，避免人体接触带电体时发生触电危险。

效果： 柔性接地模块提高了接地系统的可靠性，从而有效降低人身触电风险，提升人身稳定。

2. 降低地电位反击风险

在雷击或高能故障情况下，如果接地不良，可能引起地电位升高和地电位反击，威胁到附近人员和设备的稳定。柔性接地模块能有效降低接地电位升高的幅度。

效果： 保护现场操作人员免受地电位差引起的电击或伤害，特别是在变电站、发电厂等高危环境中意义重大。

3. 提高系统整体稳定性

通过构建低阻抗、稳定可靠的接地网，柔性接地模块帮助整个电气系统形成更稳定的防护体系，间接提升了人员操作环境的稳定等级。

防雷接地模块在室外设备中的应用广泛，其核心功能是通过降低接地电阻、提高雷电流泄放效率，保护设备免受雷电过电压的损害。针对其适用性的评估需从技术参数、环境适应性、工程实践及标准合规性等多维度综合分析。以下为具体评估内容：

一、防雷接地模块的基本原理与类型

防雷接地模块通常由非金属材料（如石墨、膨润土、导电水泥等）与金属电极（如铜包钢、镀锌钢）复合制成，通过加大接地体与土壤的接触面积、改善土壤导电性（降低土壤电阻率），实现有效泄放雷电流（雷电流幅值可达数十至数百千安，持续时间微秒级）。常见类型包括：

石墨基模块：以高纯度石墨为主材，适用于高电阻率土壤（如岩石、沙地）；

金属复合模块（如铜包钢接地模块）：结合金属的高导电性与非金属的防腐性，兼顾泄流与耐久性；

化学降阻模块：添加电解质（如食盐、膨润土溶液），短期降阻效果显著，但长期可能因电解质流失导致性能下降。

二、适用性评估：是否适合室外设备？

室外设备的接地需求通常更严苛（如暴露于自然环境、雷击概率高、土壤条件复杂），防雷接地模块的适用性需考察以下方面：

1. 环境适应性

气候条件：模块需耐受高温（夏季地表温度可达60℃以上）、低温（冬季-40℃以下）、潮湿（雨季高湿度）、干燥（荒漠低湿度）等恶劣环境。例如，石墨基模块在-50℃~80℃范围内性能稳定，而普通金属接地体可能在低温下脆化或高温下氧化加速。

土壤条件：室外土壤类型多样（如黏土、沙土、岩石、盐碱地），模块需适配不同电阻率（从<10Ω·m的黏土到>1000Ω·m的岩石）。例如，石墨模块通过自身高导电性可直接降低高电阻率土壤的接地电阻；化学模块则通过释放电解质改善沙土/岩石的离子导电性，但需注意长期有效性。

机械稳定性：模块需承受土壤压力、冻胀力（冻土区膨胀可能导致模块破裂）及外力冲击（如设备安装或维护时的碰撞）。

2. 设备类型匹配

通信基站/雷达站：这类设备对雷电敏感度高（微秒级雷电脉冲可能导致电子元件损坏），需低接地电阻（通常要求≤10Ω，重要设备≤4Ω）。模块通过并联多个单元（如4~8块模块组合）可显著降低总接地电阻，且石墨模块的非金属特性减少电化学腐蚀风险（与钢制接地体相比寿命延长3~5倍）。

电力输电线路杆塔：模块需具备高热稳定性（雷电流通过时温升不越过材料熔点）。铜包钢复合模块的金属芯（如Φ14mm铜包钢棒）可快速导流，外围石墨层辅佐降阻，综合性能优于单一金属接地体。

户外监控摄像头/传感器：分散布置的小型设备通常依赖局部接地网，模块轻量化（单块重量约2~5kg）、安装便捷（无需深挖，浅埋即可）的特点可降低施工成本，同时膨润土基模块的吸水膨胀特性可自动填充土壤缝隙，提升接触紧密性。

3. 与传统接地方式的对比优势

降阻效率：单独使用角钢/钢管接地体时，高电阻率土壤（如岩石区）的接地电阻可能高达几十欧姆，而模块通过加大表面积（单块模块的等效接触面积约为同体积金属体的5~10倍）和改善土壤离子导电性，可使接地电阻降低30%~70%（例如从30Ω降至10Ω以下）。

施工便捷性：模块支持浅埋（深度通常为0.5~1.5m，避开冻土层即可），无需大规模开挖或浇筑混凝土（传统接地网需深埋2~3m并填充降阻剂），尤其适合山地、屋顶等受限场景。

维护成本：非金属模块（如石墨）几乎无腐蚀问题，寿命可达30年以上；金属复合模块通过防腐涂层（如铜层厚度≥0.25mm或锌层≥80μm）可将腐蚀速率降低至传统钢接地体的1/10，减少定期检测与更换需求。

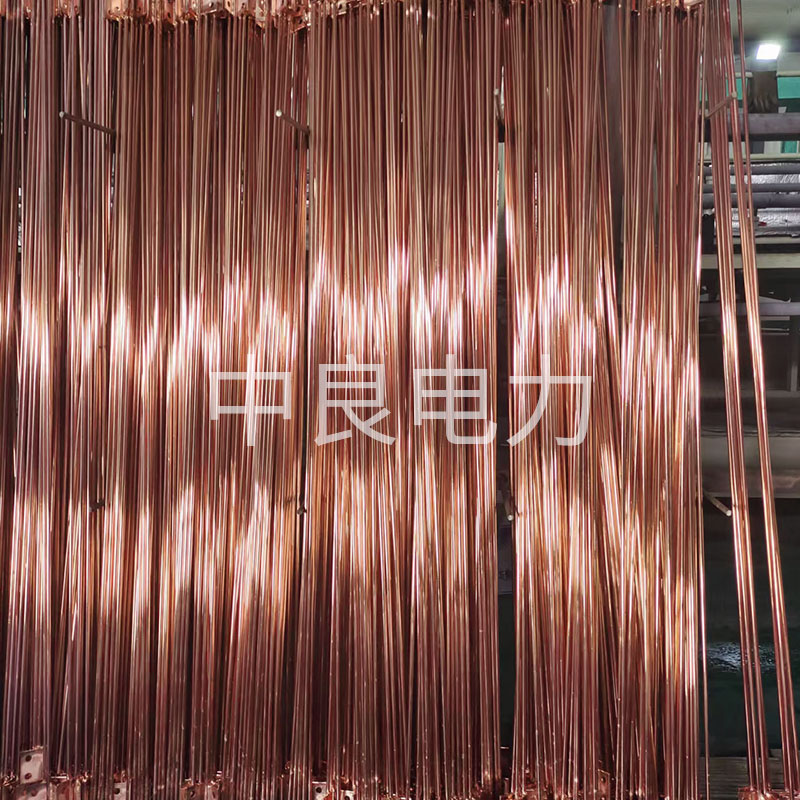

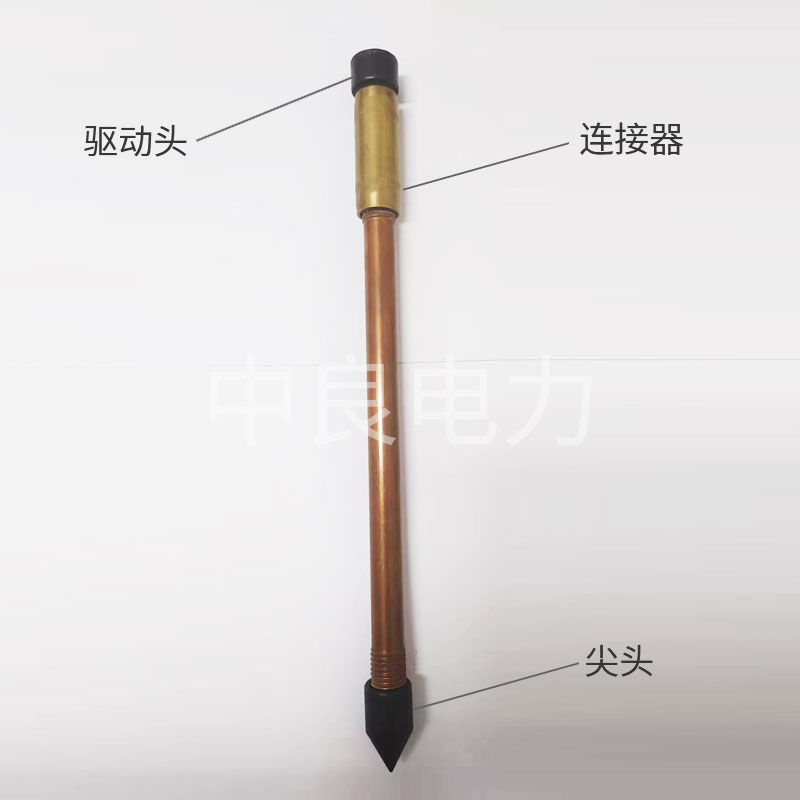

铜包钢接地棒的特点

铜包钢接地棒是一种结合了铜的导电性和钢的机械强度的复合材料。其外层为铜，内层为钢芯，具有以下优势：

优异的导电性：铜层提供低电阻，确保电流快速泄放。

抗腐蚀性：铜层可抵抗土壤腐蚀，延长使用寿命。

高强度：钢芯提供足够的机械强度，便于深埋安装。

工业设备接地保护的要求

工业设备的接地系统需满足以下关键要求：

低接地电阻：确保故障电流或雷电流快速泄放，保障设备和人员生命。

抗腐蚀性：工业环境（如化工厂、电厂）可能含腐蚀性物质，要求接地材料耐久。

机械稳定性：需承受土壤压力和可能的机械应力。

铜包钢接地棒的适用性评估

（1）优点

导电性满足要求：铜层可有效降低接地电阻，符合工业设备对低阻抗的需求。

抗腐蚀性强：铜的耐蚀性优于镀锌钢，适合化工、沿海等腐蚀性环境。

经济性与性能平衡：相比纯铜接地棒，成本更低，但性能接近。

（2）潜在局限性

高电阻土壤环境：若土壤电阻率极高（如砂石、干燥地区），需配合降阻剂或深埋设计。

长期电流负载：频繁大电流冲击（如雷击）可能加速铜层磨损，需定期检测。

结论与建议

铜包钢接地棒适用于大多数工业设备的接地保护，尤其推荐用于：

化工、电力、冶金等对抗腐蚀性要求高的场所。

土壤条件中等（非高电阻）的常规工业环境。

注意事项：

在高电阻土壤或强腐蚀环境中，建议结合降阻剂或选用纯铜接地棒。

安装后需定期检测接地电阻，确保长期可靠性。

铜包钢圆线是一种结合了铜和钢两种金属特性的复合材料。其抗腐蚀性能主要取决于以下几个因素：

铜层的保护作用

铜本身具有优异的抗腐蚀性能，尤其是在大气和淡水环境中。铜层能够有效隔绝钢基体与外界腐蚀介质的接触，从而提供良好的防腐保护。

钢基体的抗腐蚀性

钢的抗腐蚀性能相对较弱，但在铜层的保护下，钢基体的腐蚀速率会大大降低。此外，钢的高强度特性使得铜包钢圆线在保持抗腐蚀性能的同时，具备良好的机械性能。

环境因素的影响

铜包钢圆线的抗腐蚀性能会受到使用环境的影响。在恶劣环境（如高盐分、酸性或碱性环境）中，铜层的保护作用可能会减弱，需要采取额外的防腐措施（如涂层或阴极保护）。

制造工艺的影响

铜包钢圆线的制造工艺（如铜层厚度、结合紧密度等）也会影响其抗腐蚀性能。高质量的制造工艺能够确保铜层均匀、紧密，从而提供更持久的防腐保护。

结论

铜包钢圆线在大多数常规环境中具有较好的抗腐蚀性能，尤其是在铜层的保护下，能够有效延缓钢基体的腐蚀。然而，在恶劣环境中，可能需要额外的防腐措施以确保其长期使用性能。

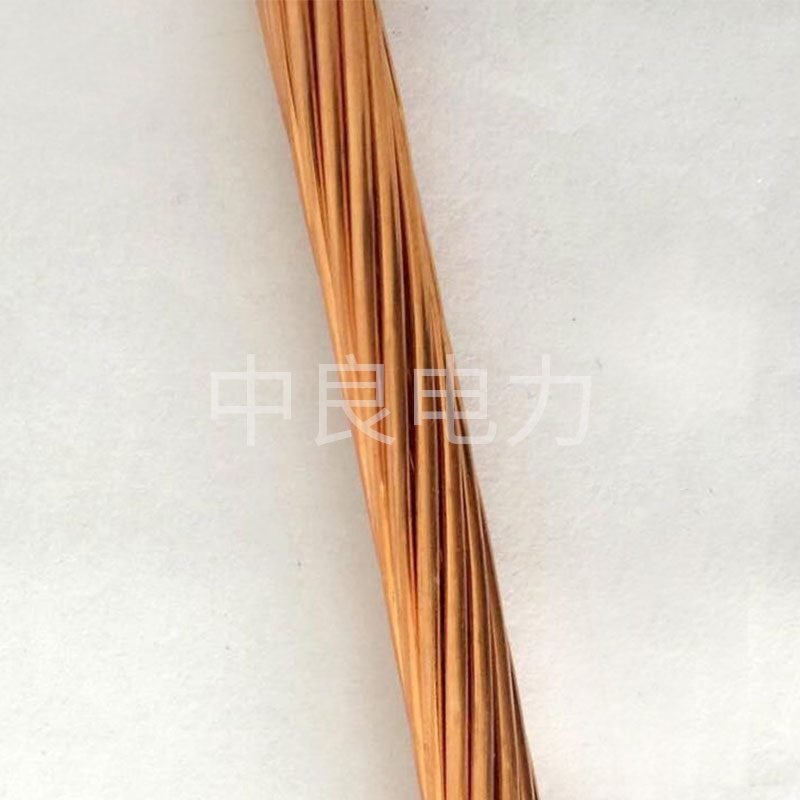

一、铜包钢绞线的环保特性

资源利用

铜包钢绞线结合了铜的优良导电性和钢的高强度特性，在确保性能的同时减少了纯铜的使用量，节约了稀缺的铜资源。

可回收性

铜和钢均为可回收材料，废弃的铜包钢绞线可通过回收流程分离再利用，减少废弃物对环境的污染。

抗腐蚀性强

铜层有效保护钢芯免受腐蚀，延长使用寿命，减少因频繁更换导致的资源浪费和环境污染。

二、铜包钢绞线的环保保护措施

生产过程中的环保控制

采用清洁生产工艺，减少能源消耗和污染物排放。

使用环保型材料，避免有害物质的使用和排放。

使用过程中的环保管理

合理设计和安装，确保铜包钢绞线的运行，减少能源损耗。

定期维护和检查，延长使用寿命，减少更换频率。

废弃后的环保处理

建立完善的回收体系，确保废弃的铜包钢绞线能够得到回收和处理。

推广环保意识，鼓励用户参与回收计划，共同保护环境。

三、总结

铜包钢绞线通过资源利用、可回收性和抗腐蚀性等特性，在一定程度上减少了对环境的影响。同时，通过生产、使用和废弃处理过程中的环保措施，可以进一步降低其对环境的负面影响，实现可持续发展。
