防雷接地模块主要用于各类需要降低接地电阻、泄放雷电流的工程场景。

1、电力与能源

发电厂、变电站、核电站、水力/风力发电站、开关站、高压输电线路杆塔的工作接地、安稳接地和防雷接地

风电场、光伏发电站在沙地或高土壤电阻率区域使用模块可有效降低接地电阻

变电站改造、输电线路杆塔地网中，在水平射线末端加装接地模块可满足雷电流泄流要求

2、通信与电子设备

移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安稳接地和防雷接地

深山、岩石地带基站使用石墨模块可减少开挖量、缩短安装周期

数据中心、计算机机房、邮电程控设备、广播电视设备等的工作接地和保护接地，并可控制地电位反击与电磁干扰

3、建筑与基础设施

高层建筑、高大构筑物、名胜古建筑、高大纪念塔等的防雷接地

桥梁、铁路电气化系统等交通设施的防雷接地

城市老旧小区改造、密集商业区等空间有限场所，可通过合理布局实现有效接地

高速公路、银行等防雷接地工程

4、工业与特殊场所

石油输送管道、油气罐、易燃易爆物质仓库的防雷接地，通过低电阻接地快速泄放雷电流、降低火灾爆炸风险

化工厂、污水处理厂等强腐蚀环境，离子型/石墨模块耐酸碱腐蚀，寿命可达25～30年以上

环境适配性：高电阻率地区（山区、沙漠、岩石地带）能显著降低接地电阻；寒冷地区可耐受约-40℃低温，模块应埋设至冻土层以下；盐碱土壤宜选抗腐蚀材料并做防腐处理。

传统接地体多为金属导体，如扁钢、圆钢、角钢、钢管、铜棒、铜板等，用这类材料做地网受季节影响大、接地电阻不够平稳、地网使用寿命相对短，在土壤电阻率特别高的条件下难以解决接地问题。接地模块是一种以导电非金属材料为主体、以经处理金属材料作骨架、经特用设备挤压成型的接地体，主要优势如下：

1. 降低接触电阻，散流面积大、占地少

接地模块的主体材料与土壤的物理结构相似，能与土壤结合为一体，使接地体与土壤的有效接触面积比金属接地体大许多倍，加大了散流面积，从而大幅降低接触电阻、提高接地效率，并减少地网占用的土地面积。地网接地电阻主要由接地体自身电阻、与土壤的接触电阻以及电流在土壤中的扩散电阻构成，其中接触电阻和扩散电阻占 98% 以上，这正是接地模块主要改善的环节。

2. 接地电阻平稳，受季节影响小

接地模块自身有吸湿保湿能力，能使周围土壤保持湿润、确保有效发挥导电作用；同时其导电特性不受干湿度、高低温等季节变化影响，因此能提供平稳的接地电阻，而传统金属接地体的接地电阻受季节影响大。

3. 减少地电位反击

非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化平缓的低电阻区域，当大电流冲击时可降低接地体、接地线的暂态电位梯度，降低跨步电压和接触电压，减少发生地电位反击的概率。

4. 使用寿命长、抗腐蚀

接地模块主体本身为抗腐蚀材料，金属骨架也经过表面抗腐蚀处理，整体抗腐蚀性能良好，使用寿命可达三十年以上，部分产品称可达五十年以上。

5. 施工安装方便、综合成本偏低

接地模块具有没有毒、安装简便的特点，可减少施工工作量、降低防雷接地网的造价成本。此外，耐大电流冲击时阻值不加大，也不会出现变硬、发脆、断裂现象。

补充说明： 接地模块以非金属矿物质、电解质和吸湿剂等材料组成，电阻低、平稳性强、不腐蚀，被视为替代钢板、铜包钢接地棒、镀锌角钢、镀锌钢管等传统接地网材料的换代产品；在高土壤电阻率地区，其良好性尤为显著。

铜包钢圆线（Copper-Clad Steel Wire，CCS）是一种以低碳钢为芯体、外层包覆纯铜的复合线材，兼具钢的强度和铜的导电/耐蚀性。其主流生产工艺可分为以下几类：

1. 电镀法（Electroplating）

工艺原理：将经过前处理的钢线作为阴极，在硫酸铜或焦磷酸铜等电镀液中通过电解，使铜离子在钢线表面还原沉积，形成铜层。

特点：

铜层厚度偏薄且均匀性可控，一般用于通信电缆、电子元件引线等；

设备投入偏小，但结合力相对偏弱，厚层电镀易产生孔隙。

2. 包覆焊接法（Cladding + Welding，又称“铜带纵包焊”）

工艺原理：将清洁后的钢芯线连续通过成型模，把铜带纵包在钢线外围，采用氩弧焊（TIG）或高频焊将铜带纵缝焊接，再经拉拔、退火使铜/钢界面实现冶金结合。

特点：

铜层偏厚且均匀，导电性好、结合力强；

适合大长度、大批量生产，常用于电力接地、同轴电缆内导体；

对焊接质量和模具精度要求高。

3. 水平连铸/浸涂法（Dip-forming / Continuous Casting & Rolling）

工艺原理（以典型的“浸涂法/热浸涂”为例）：

钢线经清洗、预热后垂直（或水平）通过熔融铜液（或铜合金液）；

钢线表面被铜液润湿并凝固形成初生铜层；

随后进行多道次拉拔+热处理，使铜/钢界面扩散结合、线径达标。

特点：

铜/钢界面为冶金结合，结合强度高、无焊缝；

铜层厚度比例可在偏大范围调整（如导电率20%~40% IACS以上）；

典型代表：美国Copperweld（科普沃）的“铜包钢”工艺、国内浸涂法生产线。

4. 静态/套管拉拔法（Tube sinking / Rod-in-tube drawing）

工艺原理：先将铜管套在钢棒（或粗钢线）外，两端封焊后，通过拉拔模具进行整体减径拉拔；再中间退火、多道次拉拔至成品尺寸。

特点：

属于“固相结合+塑性加工”；

铜层与钢芯在拉拔压力下紧密贴合，配合扩散退火可获得良好结合；

适合小批量、特殊规格产品，但效率偏低、头尾废料多。

5. 其他/复合工艺

机械包覆+冷焊/压力焊：通过辊压将铜箔/铜管包覆并压合在钢线上，再拉拔；

爆炸复合+拉拔：先爆炸复合制成复合坯，再轧制/拉拔（工业偏少用于圆线，多用于板带）；

气相沉积/化学镀+电镀加厚：特殊领域用，成本非常高。

接地模块的导电性能（更准确地说，是散流/接地电阻特性）主要受以下因素影响：

1. 土壤特性

土壤电阻率：核心因素。电阻率越低，导电/散流越好。

土壤湿度：水分可显著降低电阻率，干旱会使性能下降。

温度：冻土电阻率急剧升高，影响冬季接地效果。

土质与化学成分：黏土、含盐/碱土壤导电性优于沙土、碎石。

2. 模块自身材料

导体材质：内部金属（如镀铜钢、纯铜、不锈钢）导电率不同。

外壳/填充材料：常用石墨、膨润土、导电水泥等，吸湿膨胀后形成低阻层。

防腐层质量：影响寿命，腐蚀后导电截面减小。

3. 模块结构与形状

表面积越大，与土壤接触越好，散流越强。

圆柱形、平板形、网状等不同设计影响电流分布。

内部是否多孔/吸湿，决定其“主动降阻”能力。

4. 施工质量与布置

埋深：一般埋于冻土层以下（≥0.8 m），太浅易受气候影响。

间距：多模块并联时，间距不足会引起屏蔽效应，降阻效率降低。

回填土：是否使用细土、降阻剂，是否夯实，避免接触电阻过大。

焊接/连接：引下线接触不良会直接劣化整体导电。

5. 环境与时间因素

腐蚀与老化：长期地下使用，金属腐蚀、外壳粉化会缓慢劣化。

季节变化：雨旱、冷热交替导致电阻率波动。

周边干扰：附近管线、建筑基础可能改变电流场。

6. 附加降阻措施

使用降阻剂、换土、深井接地、离子接地极等，可显著改善模块表现。

简言之：接地模块的“导电性能”不是孤立指标，而是由模块材料+土壤环境+施工方式共同决定的系统效果。

铜包钢圆线本身并不能“提高”纯铜线的导电性能，它的导电性介于纯铜和纯钢之间，主要靠铜层导电；但它相比纯钢线能大幅提高导电性能，同时保留钢的高强度。

更具体地说：

1、导电原理

铜包钢是在钢芯外面包覆一层铜。电流主要走表面电阻更小的铜层（尤其高频时趋肤效应明显），所以导电性比纯钢好，但低于同截面的纯铜线。

2、和纯铜比

同直径下，铜包钢的整体电导率低于纯铜（因为中心是钢），所以它不会提高纯铜的导电性能，只是“接近铜、远好于钢”。

3、实际优势

抗拉强度高（比纯铜耐拉，适合架空、接地引下线）

成本比纯铜低

抗腐蚀好（铜层保护）

高频接地、防雷引下线中常用

4、典型用途

接地网、避雷带、通信线、电气化铁路接地等，而不是追求低电阻的精密导电场景。

石墨接地模块不能有效消去接地系统中的电流噪声，它的核心作用与“消去噪声”无关，二者在原理和目标上不匹配。下面分点说明：

1. 石墨接地模块的主要作用

石墨接地模块是一种防雷/电气接地材料，由导电石墨、膨润土等压制而成，埋入地下后：

降低接地电阻（靠加大与土壤接触面积、改善周围土壤导电性）；

抗腐蚀、寿命长，用于构建平稳的低阻接地网；

被动泄流：把雷电流、故障电流安稳导入大地。

它本质是“通道型/导体型”接地元件，只解决“阻值高、易腐蚀”问题。

2. 什么是接地系统中的“电流噪声”

接地系统中的电流噪声通常指：

高频干扰、共模干扰、工频谐波泄漏；

设备间地电位差引起的环路电流；

开关电源、变频器、射频设备耦合进地线的杂散电流。

这类噪声的限制需要：等电位联结、隔离变压器、滤波器、屏蔽、单点接地等，而不是靠“把电阻做低”。

3. 为什么石墨模块消去不了噪声

它不具滤波、屏蔽、去耦功能；

低接地电阻反而可能让高频噪声更容易在多地之间流动，若布线不当还会助长地环路；

对共模/差模干扰无衰减作用；

石墨体本身是宽频导体，但不会“吸收”或“消去”特定频率电流。

结论

石墨接地模块可用于构建低阻、抗腐蚀的接地基础，对防雷和故障电流泄放有益，但不具备消去接地系统电流噪声的能力。若系统存在电流噪声，应从布线、等电位、滤波和隔离等方面解决，而不是依赖接地模块。

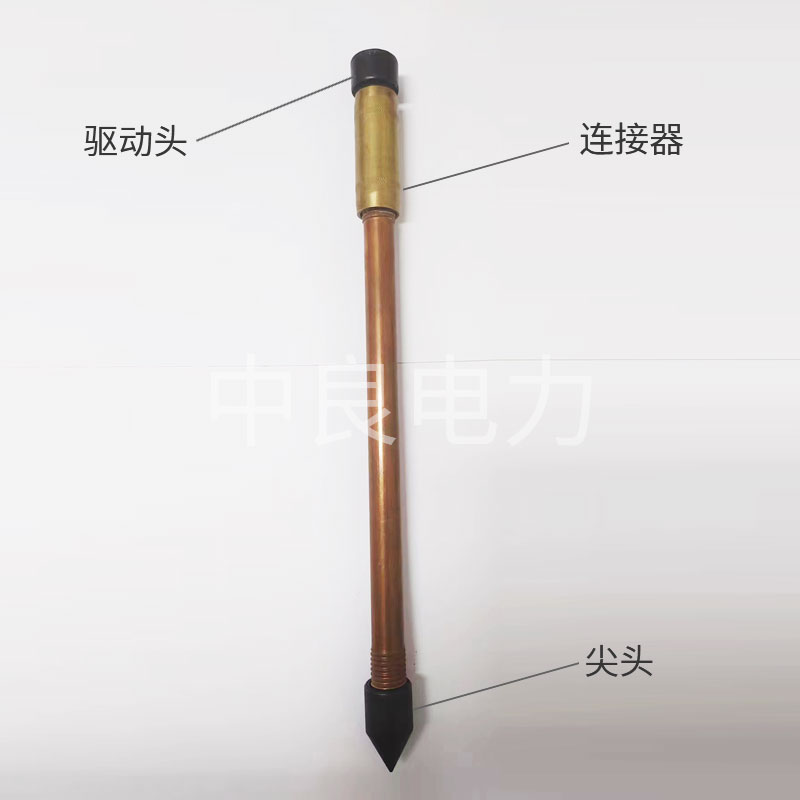

铜包钢接地棒的材质和制造工艺对其性能影响非常大，直接决定了接地棒的导流能力、耐腐蚀寿命、机械强度以及长期接地平稳性。下面从两个维度具体说明：

一、材质的影响

铜包钢接地棒本质是“钢芯+铜层”的复合材料，材质选择主要体现在钢芯材质和铜层材质/纯度两方面：

1. 钢芯材质

常用：低碳钢（如Q235）、质优碳素结构钢

影响：

机械强度：钢芯提供抗弯、抗冲击、打桩不变形能力；杂质多、韧性差的钢易断裂

与铜层结合：钢芯表面洁净度、成分均匀性影响铜层结合力

内部导电：钢芯导电率远低于铜，但主要承担力学支撑，导电靠铜层

2. 铜层材质与纯度

通常用T2紫铜（纯度≥99.9%）

影响：

导电性：铜层越纯、厚度越均匀，接地阻抗越低

耐腐蚀性：纯铜在土壤中耐腐蚀远优于黄铜或杂铜；杂质会加速电化学腐蚀

电化学保护：铜层完整时保护钢芯；若铜层含杂质或孔隙多，会形成微电池加速腐蚀

二、制造工艺的影响（更关键）

铜包钢接地棒常见工艺有：电镀法、连铸铜包钢法、冷拉包覆法、热浸镀法等，工艺直接决定铜钢结合质量和性能寿命。

1. 铜层与钢芯的结合方式

电镀法：铜层薄（常规0.25mm左右），结合为机械+部分冶金结合；若工艺差易剥落

连铸铜包钢（水平连铸）：铜钢界面为冶金结合，分子级融合，不分层、不脱皮，耐拉拔和捶打

冷拉包覆：铜管包钢后拉拔，结合相对好但界面非冶金

影响：结合差→施工中铜层开裂、土壤中分层→钢芯裸露生锈→接地失效

2. 铜层厚度与均匀性

标准常见：≥0.25mm（普通）、≥0.5mm（高腐蚀环境）

影响：

厚度不足→土壤腐蚀穿透铜层时间短

厚度不均→薄处先腐蚀穿孔

连铸工艺可实现厚铜层且均匀

四、结论

材质决定底线，工艺决定上限。

在腐蚀环境、重要设施（变电站、通信基站、石化）中，应优先选用连铸铜包钢、铜层≥0.5mm、T2紫铜、冶金结合的产品；低价电镀薄铜层棒虽初期电阻达标，但寿命和可信性差距巨大。

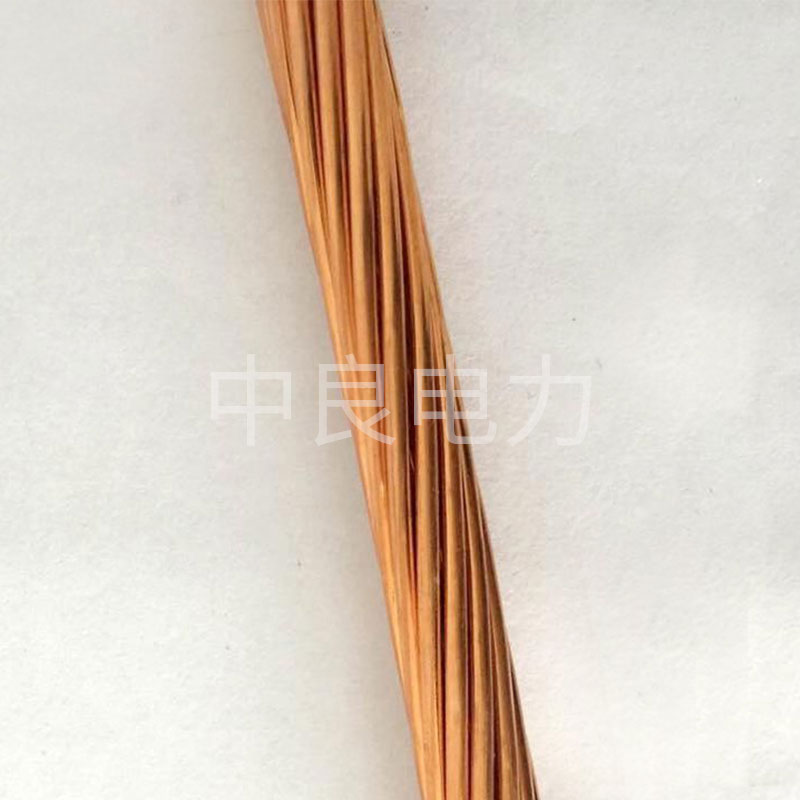

铜包钢圆线（Copper-clad steel wire/rod）是以钢为芯、外层包覆铜的一种双金属线材，兼具钢的机械强度和铜的导电、抗腐蚀性能，且成本低于纯铜。其应用领域非常广，主要包括以下几大类：

1. 接地与防雷工程（主流应用）

电力系统：变电站、输电线路杆塔、配电变压器的接地网；

通信基站：铁塔、机房防雷接地；

建筑防雷：高层建筑物、易燃易爆场所（油库、气站）的接地装置；

轨道交通：高铁、地铁的综合接地系统。

优势：强度高不易断、抗腐蚀寿命长、接地电阻平稳。

2. 通信与信号传输

通信线路：用作电话线、同轴电缆内导体、架空通信线的吊线或导体；

铁路信号：铁路闭塞信号、联锁系统的信号传输线；

广播电视：发射塔馈线、天线振子。

3. 电力传输与配电

架空导线：部分农村电网、偏远地区配电线路使用铜包钢芯铝绞线（加强抗拉强度）；

电缆屏蔽：用作控制电缆、电力电缆的铜包钢屏蔽丝；

汇集线：小型光伏、风电项目的直流汇集线路（兼顾导电与强度）。

4. 军工与特种用途

军事通信：野战通信线、被覆线（重量轻、抗拉好）；

电子对抗：特殊天线、诱饵线；

5. 其他工业领域

石油化工：厂区防雷接地、仪表信号线；

新能源：光伏电站、风电场接地网；

畜牧与农业：电子围栏导线（导电+抗拉，耐户外环境）；

机械制造：用作预应力筋、钢丝绳芯（特殊复合结构时）。

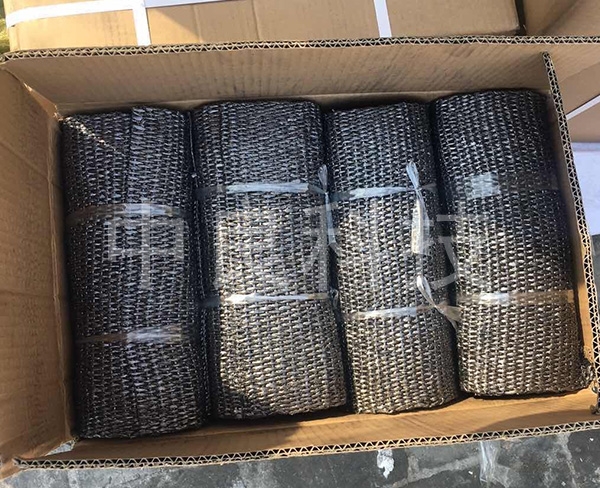

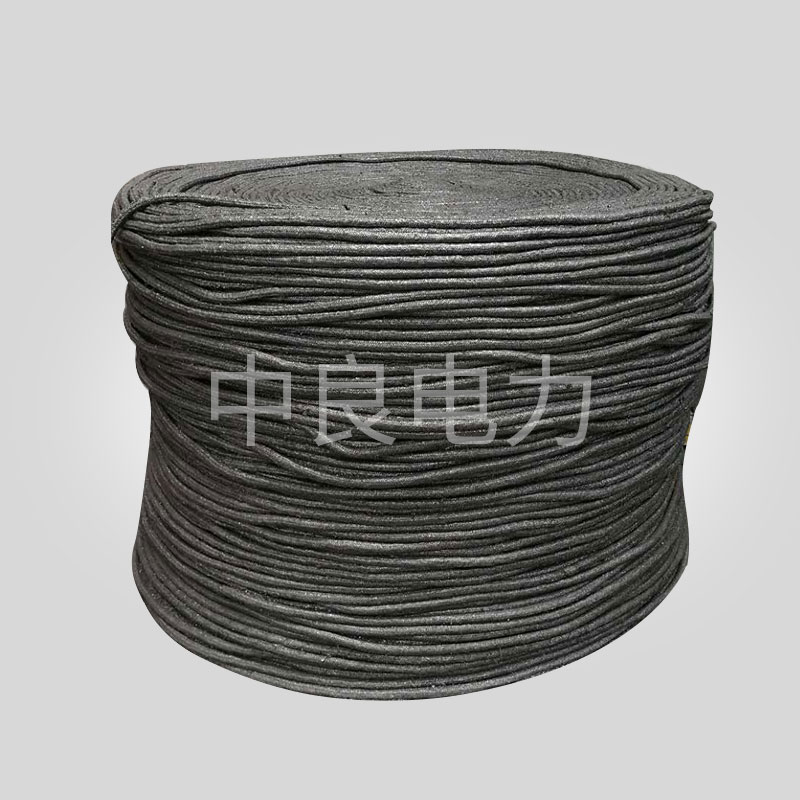

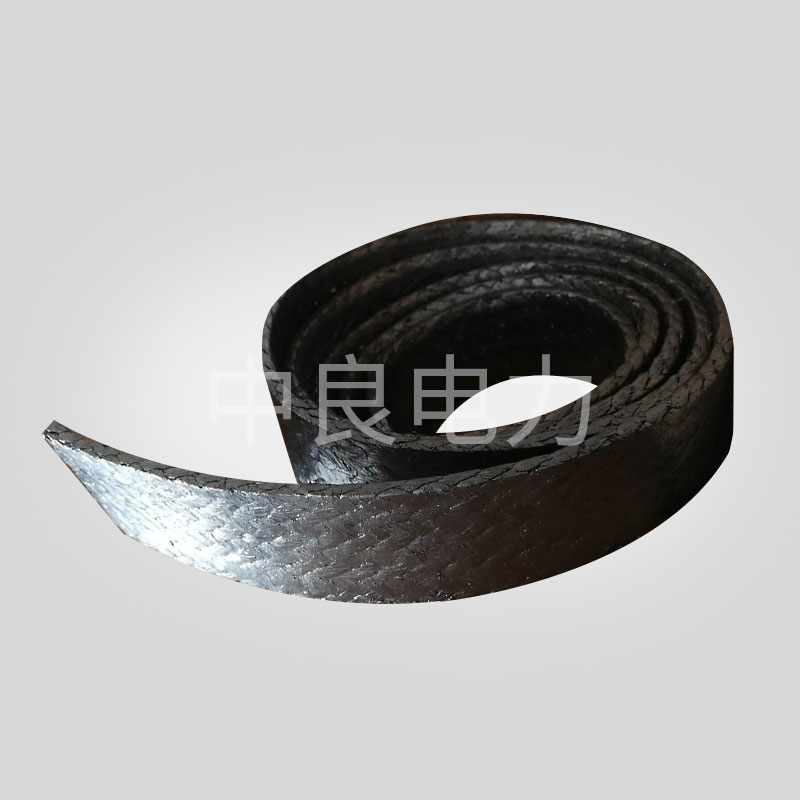

柔性接地模块在充电桩领域（尤其是新能源汽车充电基础设施）的应用，主要解决传统接地方式在复杂场景下的适应性、安稳性和维护成本问题。其核心优势可归纳为以下几点：

1. 地形/环境适应性强，施工更灵活

充电桩常分布在露天停车场、高速公路服务区、老旧小区等场景，土壤条件差异大（如碎石土、高盐碱地、冻土）。

柔性模块（通常为导电非金属复合材料+柔性导体）可弯曲、裁剪，能贴合狭窄或不规则接地沟槽，甚至绕开地下管线，相比传统金属接地极（角钢/铜棒）的刚性打入，施工受场地限制小。

2、抗腐蚀、寿命长，降低全周期成本

传统镀锌钢接地体在潮湿、酸雨或盐碱土壤中易锈蚀，3-5年需更换；铜材成本高且可能因电偶腐蚀失效。

柔性模块外壳多为耐酸碱高分子材料，内部导电介质（如石墨基）化学平稳性强，寿命可达20年以上，尤其适合沿海、化工区等腐蚀性环境，减少充电桩停运维护频次。

3. 接地电阻平稳，确保充电安稳

充电桩属低压大电流设备，接地不良易引发漏电、雷击损坏或触电风险。

柔性模块通过加大与土壤接触面积（可铺展为网状/片状）及吸湿保湿设计，使接地电阻受季节干燥/冻结影响小，长期平稳在规范值（通常≤4Ω）内，避免充电模块因浪涌击穿。

4. 防爆/绝缘特性适配充电场景

部分柔性模块具备阻燃、低烟无卤特性，且自身非导磁金属，可避免雷电流引发火花（加油站改建充电站等防爆区域关键）。

相比裸露金属接地网，柔性外层绝缘处理能减少 pedestrian 误触风险（如公共桩周边绿化带内）。

5. 轻量化与快速部署

模块重量只为金属接地体的1/5~1/10，单人可搬运，配合预制成型组件，抢修或临时充电点（如展会、救灾）可小时级完成接地系统搭建。

6. 兼容现有标准与智能监测

主流产品已满足GB/T 50065、NB/T 33001等充电桩接地规范，且可嵌入光纤/电阻传感器，联动充电桩控制器实现接地状态实时告警（如断线、阻值过标）。

典型应用场景：居民区无序充电桩改造（空间受限）、光储充一体站（土壤回填区）、高寒地区（防冻胀设计）等。实际选型需结合土壤电阻率测试，通常与降阻剂协同使用以进一步优化。

接地模块（如非金属接地模块、铜包钢接地棒等）通过改善土壤导电性、扩大散流面积来降低接地电阻，其选型与应用高度依赖土壤环境、气候特征、工程需求。以下是不同环境下的典型应用场景及适配模块类型：

 一、按土壤环境分类

 1. 高电阻率土壤（山区、岩石地、沙地、戈壁）

 环境特点：土壤电阻率常＞1000Ω·m，常规接地极难以达标。

 适用模块：

 非金属接地模块（石墨/火山岩基）：自身电阻率非常低（≤0.5Ω·m），埋入后可与周围土壤形成低阻层，适用于山区变电站、通信基站、光伏电站。

 离子接地极（铜管+缓释填料）：通过内部盐类缓慢释放离子，长期改善周围土壤导电性，适合岩石缝隙多、无法深埋的区域（如雷达站、边防哨所）。

 案例：西南山区风电场的风机接地，采用石墨接地模块+离子极组合，将接地电阻从30Ω降至4Ω以下。

 2. 潮湿/腐蚀性土壤（沿海、沼泽、盐碱地）

 环境特点：土壤含盐量高、水分大，金属接地很易锈蚀断裂。

 适用模块：

 铜包钢接地模块：外层铜层（厚度≥0.25mm）抗腐蚀，内层钢芯确保机械强度，寿命可达30年以上，适用于沿海码头、化工园区、滩涂光伏。

 锌包钢接地极：锌的牺牲阳极特性可优先腐蚀，保护内部钢芯，适合强酸碱土壤（如电镀厂接地）。

 案例：浙江沿海渔光互补电站，采用铜包钢接地棒+非金属模块，避免海水倒灌导致的接地系统失效。

 3. 冻土/季节性冻土区（东北、高原）

 环境特点：冬季土壤冻结（电阻率骤增10~100倍），夏季融化后易沉降。

 适用模块：

 深埋式离子接地极：埋深＞冻土层（如东北埋深2.5~3m），利用深层未冻土壤散流；

 柔性石墨接地模块：可弯曲贴合冻土裂隙，避免冻胀破坏，适用于青藏铁路沿线基站。

 二、按工程场景分类

 1. 电力与能源系统

 光伏/风电：分散式接地，每台设备配1~2块模块，抗土壤干湿变化；

 输油管道：采用锌接地电池+模块，避免管道电化学腐蚀。

 2. 通信与信息化

 5G基站/数据中心：设备敏感，需平稳接地（≤10Ω），用铜包钢模块+等电位连接，避免雷击干扰；

 广播电视塔：高层结构易引雷，塔基周围环形布置石墨模块，形成避雷带散流。

 3. 建筑与市政

 高层建筑：利用桩基钢筋+接地模块作为自然接地体补充，满足防雷二类要求；

 污水处理厂：腐蚀性气体+潮湿环境，用玻璃钢外壳离子极，防酸碱侵蚀。

 三、选型关键原则

 土壤测试优先：施工前测电阻率、pH值、含水量，再定模块类型；

 寿命匹配：腐蚀性环境选铜/锌包钢，普通土壤选石墨模块（寿命20~30年）。

 不同场景的核心矛盾是“电阻达标”与“环境耐受”的平衡，实际工程中常采用模块+降阻剂+水平接地带的组合方案，以适配复杂环境。
