防雷接地模块（常用如非金属石墨接地模块、物理降阻剂等）是一种通过扩大接地体表面积、改善土壤导电性来降低接地电阻的产品，广泛应用于变电站、通信基站、建筑物防雷等场景。以下从安装规范和维护要点两方面说明：

一、正确安装要点

1. 施工前准备

勘察土壤：了解土壤电阻率、湿度、冻土层深度，确定模块埋深（一般≥0.6 m，寒冷地区应在冻土层以下）。

选型与数量：根据设计接地电阻值计算模块数量，常见水平或垂直埋设。

工具材料：模块、引出线（镀锌扁钢/铜绞线）、降阻剂（如需）、夯实工具、焊接/压接设备。

2. 布置与埋设

间距要求：模块间距宜为模块长度的1～2倍（通常2～5 m），避免相互屏蔽。

埋设方式：

垂直埋设：适用于深层低阻土壤，模块竖直放入坑中，回填细土并分层夯实。

水平埋设：开挖沟槽（深≥0.6 m），模块平放，引出线焊接后回填。

与引线连接：

模块内置金属极板，需用螺栓或放热焊接将引出线（扁钢/铜线）可信连接。

焊接处做防腐处理（沥青漆或热缩套）。

回填要求：

先填细湿土，排除空隙，严禁用碎石、建筑垃圾回填。

可配合特用降阻剂包裹模块，加强导电连续性。

3. 系统连接

所有模块引出线汇接至接地干线，再连至防雷引下线或设备接地端。

接地电阻测试点应引出地面，便于测量。

二、维护要点

1. 周期性检测

接地电阻测量：雨后或每季度/每年检测一次，阻值应满足设计标准（如≤4 Ω、≤10 Ω）。

连接点检查：查看焊接/螺栓处是否松动、锈蚀，及时紧固和防腐。

2. 环境维护

禁止在接地模块上方堆放重物、开挖或种植深根植物。

避免污水、化学腐蚀物渗入模块区。

3. 故障处理

若阻值升高：检查土壤干涸情况，可注水或补充降阻剂。

模块破损：更换同型号模块并重新做连接。

4. 记录管理

建立接地系统档案，记录安装图、测试数据、维护日期，便于追溯。

三、常见错误避免

模块间距过小→屏蔽效应导致降阻失效

回填不实→接触电阻大、易干燥

引出线锈蚀不处理→断开隐患

未做防腐→金属件几年内烂断

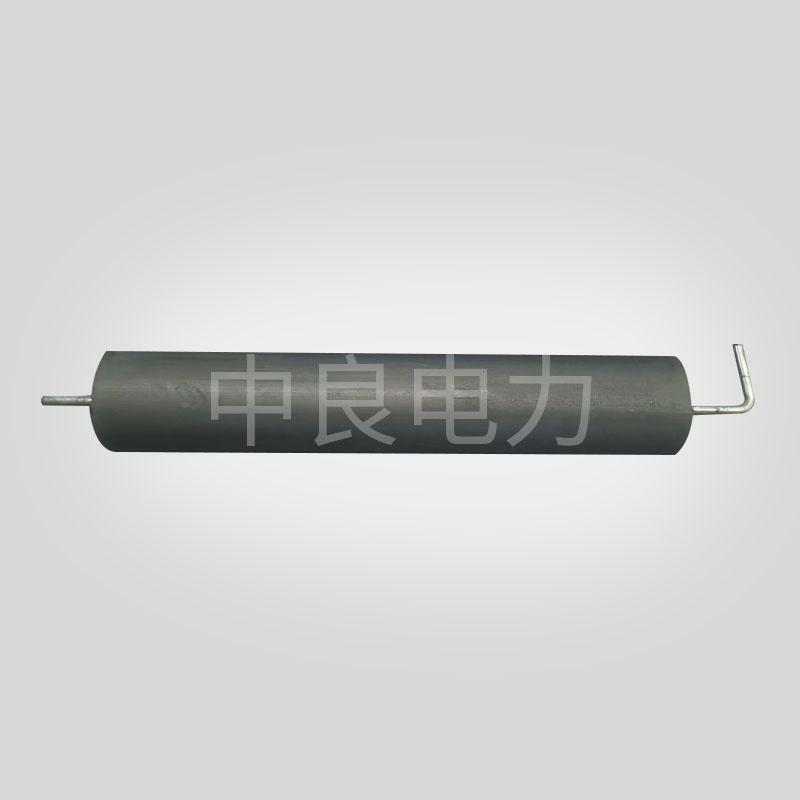

石墨接地模块不能有效消去接地系统中的电流噪声，它的核心作用与“消去噪声”无关，二者在原理和目标上不匹配。下面分点说明：

1. 石墨接地模块的主要作用

石墨接地模块是一种防雷/电气接地材料，由导电石墨、膨润土等压制而成，埋入地下后：

降低接地电阻（靠加大与土壤接触面积、改善周围土壤导电性）；

抗腐蚀、寿命长，用于构建平稳的低阻接地网；

被动泄流：把雷电流、故障电流安稳导入大地。

它本质是“通道型/导体型”接地元件，只解决“阻值高、易腐蚀”问题。

2. 什么是接地系统中的“电流噪声”

接地系统中的电流噪声通常指：

高频干扰、共模干扰、工频谐波泄漏；

设备间地电位差引起的环路电流；

开关电源、变频器、射频设备耦合进地线的杂散电流。

这类噪声的限制需要：等电位联结、隔离变压器、滤波器、屏蔽、单点接地等，而不是靠“把电阻做低”。

3. 为什么石墨模块消去不了噪声

它不具滤波、屏蔽、去耦功能；

低接地电阻反而可能让高频噪声更容易在多地之间流动，若布线不当还会助长地环路；

对共模/差模干扰无衰减作用；

石墨体本身是宽频导体，但不会“吸收”或“消去”特定频率电流。

结论

石墨接地模块可用于构建低阻、抗腐蚀的接地基础，对防雷和故障电流泄放有益，但不具备消去接地系统电流噪声的能力。若系统存在电流噪声，应从布线、等电位、滤波和隔离等方面解决，而不是依赖接地模块。

在防雷接地施工中，接地模块（通常指非金属接地模块，如石墨基、膨润土基、导电水泥基等）是一种埋设于地下的辅佐降阻装置。它的主要作用可以归纳为以下几个方面：

1. 降低接地电阻（核心作用）

接地模块本身具有稍低的电阻率，且吸湿、保湿性好，能与周围土壤紧密结合，扩大有效散流面积，从而显著降低接地系统的工频接地电阻和冲击接地电阻，特别适用于高电阻率土壤（如岩石、砂土、荒漠地区）。

2. 扩大散流面积，改善散流特性

模块体积稍大、表面积广，相当于“加粗加长”了接地体。相比传统裸金属接地极，它能让雷电流更均匀地分散入地，减小接地体附近的电流密度，降低跨步电压和接触电压风险。

3. 抗腐蚀、延长接地网寿命

非金属模块避免了金属接地体直接与环境土壤发生电化学腐蚀；即使内部含金属骨架，也被外层导电材料包裹隔离。在酸碱盐腐蚀环境、海边、化工厂等场景中，可大幅延长接地系统使用寿命。

4. 平稳接地电阻，减少维护

模块具有良好的吸水保水能力，在干旱季节也能维持土壤湿润，使接地电阻随季节和气候的波动变小，系统更平稳，后期检修和降阻维护工作量减少。5. 保护主接地网、均衡电位

在防雷接地中，接地模块常作为辅佐散流极布置在接地网外缘或雷电流入口处，可分担部分泄流，减小主接地网中金属导体的热破坏和电位升高，对设备与人员起到间接保护作用。

6. 施工灵活、适应复杂地形

模块可垂直或水平埋设，也可与接地极、降阻剂配合使用，对岩石沟槽、狭窄场地等常规接地体难以施工的地点适配性稍好。

简单总结：接地模块在防雷接地中主要起“降阻、散流、防腐、稳阻、保安稳”的作用，是高阻地区和腐蚀环境中常用的有效技术手段。

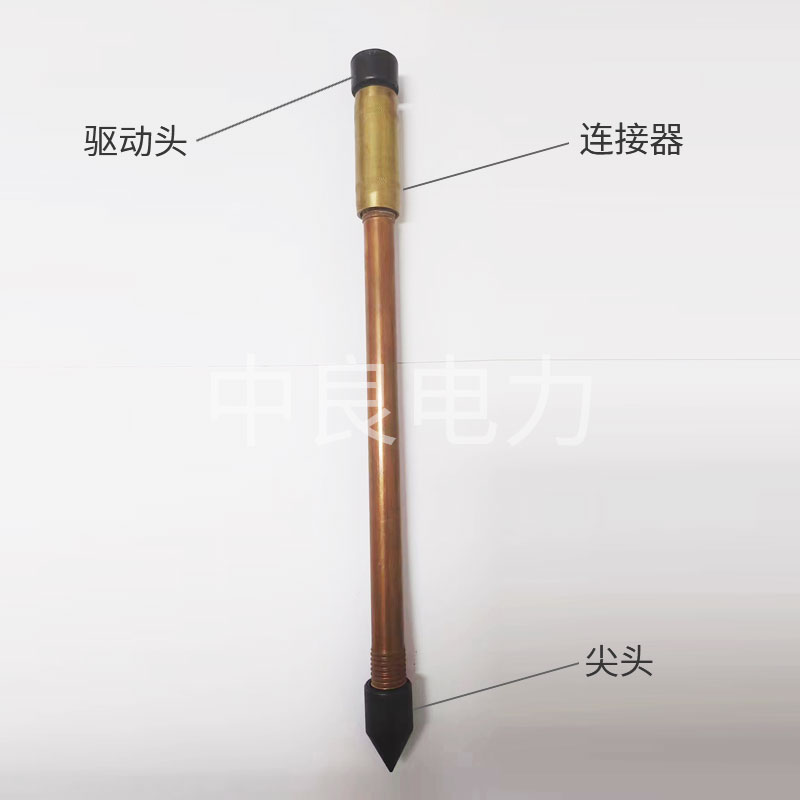

铜包钢接地棒的材质和制造工艺对其性能影响非常大，直接决定了接地棒的导流能力、耐腐蚀寿命、机械强度以及长期接地平稳性。下面从两个维度具体说明：

一、材质的影响

铜包钢接地棒本质是“钢芯+铜层”的复合材料，材质选择主要体现在钢芯材质和铜层材质/纯度两方面：

1. 钢芯材质

常用：低碳钢（如Q235）、质优碳素结构钢

影响：

机械强度：钢芯提供抗弯、抗冲击、打桩不变形能力；杂质多、韧性差的钢易断裂

与铜层结合：钢芯表面洁净度、成分均匀性影响铜层结合力

内部导电：钢芯导电率远低于铜，但主要承担力学支撑，导电靠铜层

2. 铜层材质与纯度

通常用T2紫铜（纯度≥99.9%）

影响：

导电性：铜层越纯、厚度越均匀，接地阻抗越低

耐腐蚀性：纯铜在土壤中耐腐蚀远优于黄铜或杂铜；杂质会加速电化学腐蚀

电化学保护：铜层完整时保护钢芯；若铜层含杂质或孔隙多，会形成微电池加速腐蚀

二、制造工艺的影响（更关键）

铜包钢接地棒常见工艺有：电镀法、连铸铜包钢法、冷拉包覆法、热浸镀法等，工艺直接决定铜钢结合质量和性能寿命。

1. 铜层与钢芯的结合方式

电镀法：铜层薄（常规0.25mm左右），结合为机械+部分冶金结合；若工艺差易剥落

连铸铜包钢（水平连铸）：铜钢界面为冶金结合，分子级融合，不分层、不脱皮，耐拉拔和捶打

冷拉包覆：铜管包钢后拉拔，结合相对好但界面非冶金

影响：结合差→施工中铜层开裂、土壤中分层→钢芯裸露生锈→接地失效

2. 铜层厚度与均匀性

标准常见：≥0.25mm（普通）、≥0.5mm（高腐蚀环境）

影响：

厚度不足→土壤腐蚀穿透铜层时间短

厚度不均→薄处先腐蚀穿孔

连铸工艺可实现厚铜层且均匀

四、结论

材质决定底线，工艺决定上限。

在腐蚀环境、重要设施（变电站、通信基站、石化）中，应优先选用连铸铜包钢、铜层≥0.5mm、T2紫铜、冶金结合的产品；低价电镀薄铜层棒虽初期电阻达标，但寿命和可信性差距巨大。

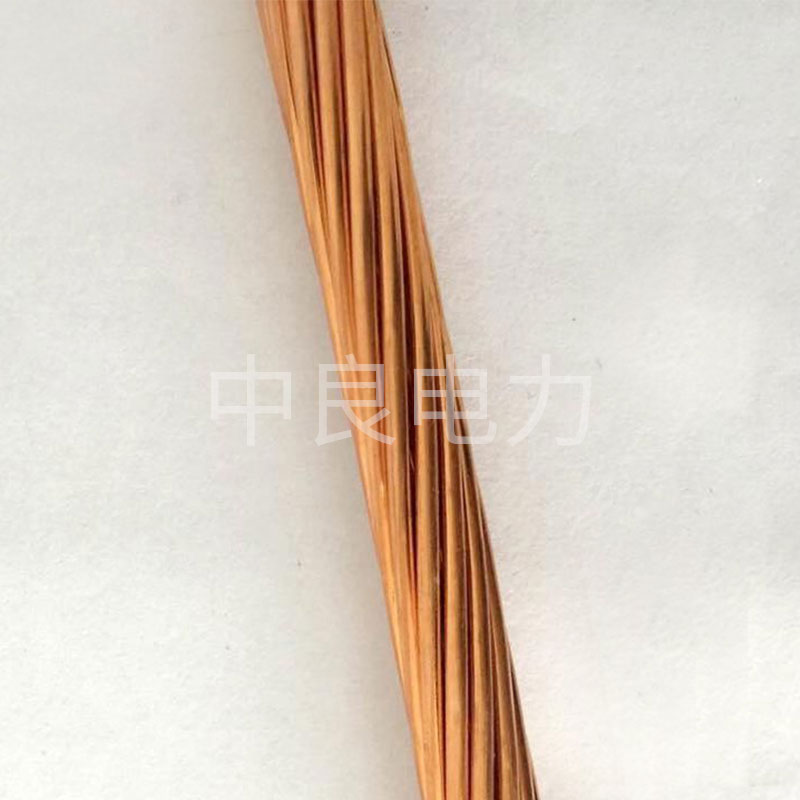

铜包钢圆线（Copper-clad steel wire/rod）是以钢为芯、外层包覆铜的一种双金属线材，兼具钢的机械强度和铜的导电、抗腐蚀性能，且成本低于纯铜。其应用领域非常广，主要包括以下几大类：

1. 接地与防雷工程（主流应用）

电力系统：变电站、输电线路杆塔、配电变压器的接地网；

通信基站：铁塔、机房防雷接地；

建筑防雷：高层建筑物、易燃易爆场所（油库、气站）的接地装置；

轨道交通：高铁、地铁的综合接地系统。

优势：强度高不易断、抗腐蚀寿命长、接地电阻平稳。

2. 通信与信号传输

通信线路：用作电话线、同轴电缆内导体、架空通信线的吊线或导体；

铁路信号：铁路闭塞信号、联锁系统的信号传输线；

广播电视：发射塔馈线、天线振子。

3. 电力传输与配电

架空导线：部分农村电网、偏远地区配电线路使用铜包钢芯铝绞线（加强抗拉强度）；

电缆屏蔽：用作控制电缆、电力电缆的铜包钢屏蔽丝；

汇集线：小型光伏、风电项目的直流汇集线路（兼顾导电与强度）。

4. 军工与特种用途

军事通信：野战通信线、被覆线（重量轻、抗拉好）；

电子对抗：特殊天线、诱饵线；

5. 其他工业领域

石油化工：厂区防雷接地、仪表信号线；

新能源：光伏电站、风电场接地网；

畜牧与农业：电子围栏导线（导电+抗拉，耐户外环境）；

机械制造：用作预应力筋、钢丝绳芯（特殊复合结构时）。

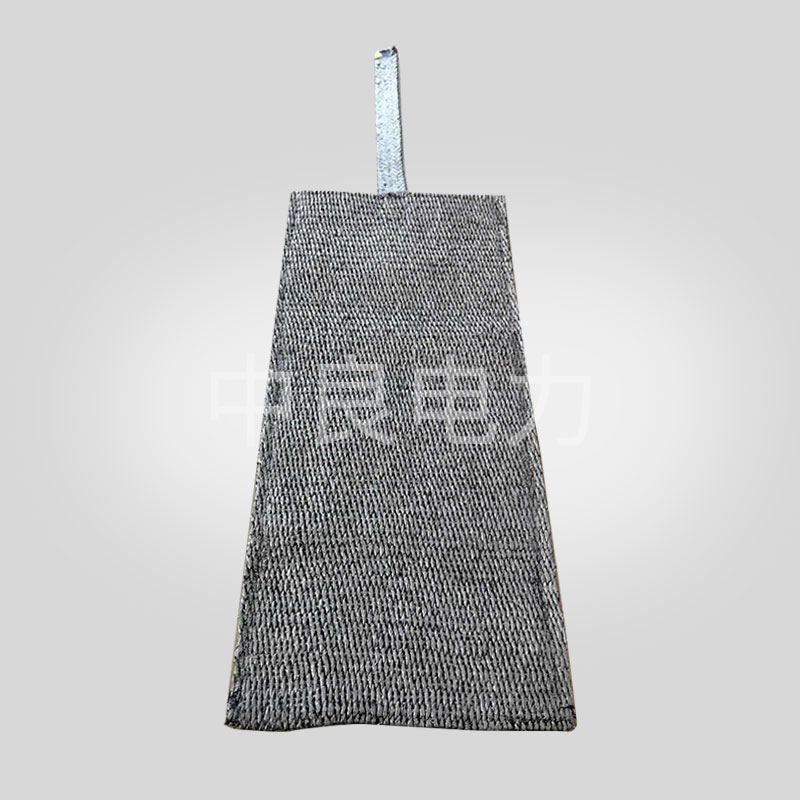

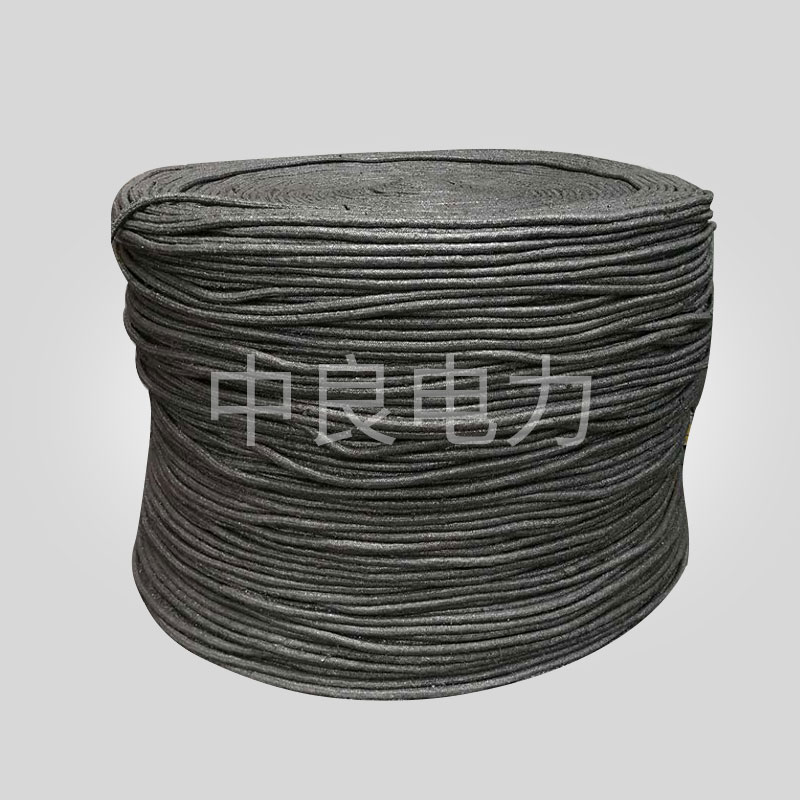

柔性接地模块在充电桩领域（尤其是新能源汽车充电基础设施）的应用，主要解决传统接地方式在复杂场景下的适应性、安稳性和维护成本问题。其核心优势可归纳为以下几点：

1. 地形/环境适应性强，施工更灵活

充电桩常分布在露天停车场、高速公路服务区、老旧小区等场景，土壤条件差异大（如碎石土、高盐碱地、冻土）。

柔性模块（通常为导电非金属复合材料+柔性导体）可弯曲、裁剪，能贴合狭窄或不规则接地沟槽，甚至绕开地下管线，相比传统金属接地极（角钢/铜棒）的刚性打入，施工受场地限制小。

2、抗腐蚀、寿命长，降低全周期成本

传统镀锌钢接地体在潮湿、酸雨或盐碱土壤中易锈蚀，3-5年需更换；铜材成本高且可能因电偶腐蚀失效。

柔性模块外壳多为耐酸碱高分子材料，内部导电介质（如石墨基）化学平稳性强，寿命可达20年以上，尤其适合沿海、化工区等腐蚀性环境，减少充电桩停运维护频次。

3. 接地电阻平稳，确保充电安稳

充电桩属低压大电流设备，接地不良易引发漏电、雷击损坏或触电风险。

柔性模块通过加大与土壤接触面积（可铺展为网状/片状）及吸湿保湿设计，使接地电阻受季节干燥/冻结影响小，长期平稳在规范值（通常≤4Ω）内，避免充电模块因浪涌击穿。

4. 防爆/绝缘特性适配充电场景

部分柔性模块具备阻燃、低烟无卤特性，且自身非导磁金属，可避免雷电流引发火花（加油站改建充电站等防爆区域关键）。

相比裸露金属接地网，柔性外层绝缘处理能减少 pedestrian 误触风险（如公共桩周边绿化带内）。

5. 轻量化与快速部署

模块重量只为金属接地体的1/5~1/10，单人可搬运，配合预制成型组件，抢修或临时充电点（如展会、救灾）可小时级完成接地系统搭建。

6. 兼容现有标准与智能监测

主流产品已满足GB/T 50065、NB/T 33001等充电桩接地规范，且可嵌入光纤/电阻传感器，联动充电桩控制器实现接地状态实时告警（如断线、阻值过标）。

典型应用场景：居民区无序充电桩改造（空间受限）、光储充一体站（土壤回填区）、高寒地区（防冻胀设计）等。实际选型需结合土壤电阻率测试，通常与降阻剂协同使用以进一步优化。

石墨接地模块主要用于接地与防雷/散流，它本身不是减震或抗干扰器件，但在某些情况下可间接改善电气系统的干扰环境。具体分析如下：

1. 对“震动”的作用

机械震动：石墨接地模块埋在地下，用于接地网，对设备本体的机械震动基本没有减少作用。设备震动通常需要靠减震垫、柔性连接、基础设计等解决。

电气系统“抖动/电压波动”：它也不能直接限制电压波动或系统振荡。

2. 对“干扰”的作用（间接为主）

石墨接地模块的优势是：

接地电阻低、散流性能好；

抗腐蚀、与土壤接触平稳；

可降低接地电位升高和地电位反击。

因此，在以下场景可间接减少干扰：

雷击或短路时，很好地泄放电流，降低地电位差，减少对控制/通信设备的干扰；

改善接地网均压，降低不同设备间的“地环路”干扰；

对高频或雷电电磁脉冲，良好接地有助于屏蔽和浪涌防护系统发挥作用。

但它不能替代：

屏蔽线缆、滤波器、隔离变压器；

SPD浪涌保护器；

合理布线、等电位联结、EMC设计。

结论

石墨接地模块不能有效直接减少电气系统的震动和干扰，但作为质优接地材料，可通过降低接地电阻和地电位扰动，间接改善系统的抗干扰与防雷性能。

接地模块（如非金属接地模块、铜包钢接地棒等）通过改善土壤导电性、扩大散流面积来降低接地电阻，其选型与应用高度依赖土壤环境、气候特征、工程需求。以下是不同环境下的典型应用场景及适配模块类型：

 一、按土壤环境分类

 1. 高电阻率土壤（山区、岩石地、沙地、戈壁）

 环境特点：土壤电阻率常＞1000Ω·m，常规接地极难以达标。

 适用模块：

 非金属接地模块（石墨/火山岩基）：自身电阻率非常低（≤0.5Ω·m），埋入后可与周围土壤形成低阻层，适用于山区变电站、通信基站、光伏电站。

 离子接地极（铜管+缓释填料）：通过内部盐类缓慢释放离子，长期改善周围土壤导电性，适合岩石缝隙多、无法深埋的区域（如雷达站、边防哨所）。

 案例：西南山区风电场的风机接地，采用石墨接地模块+离子极组合，将接地电阻从30Ω降至4Ω以下。

 2. 潮湿/腐蚀性土壤（沿海、沼泽、盐碱地）

 环境特点：土壤含盐量高、水分大，金属接地很易锈蚀断裂。

 适用模块：

 铜包钢接地模块：外层铜层（厚度≥0.25mm）抗腐蚀，内层钢芯确保机械强度，寿命可达30年以上，适用于沿海码头、化工园区、滩涂光伏。

 锌包钢接地极：锌的牺牲阳极特性可优先腐蚀，保护内部钢芯，适合强酸碱土壤（如电镀厂接地）。

 案例：浙江沿海渔光互补电站，采用铜包钢接地棒+非金属模块，避免海水倒灌导致的接地系统失效。

 3. 冻土/季节性冻土区（东北、高原）

 环境特点：冬季土壤冻结（电阻率骤增10~100倍），夏季融化后易沉降。

 适用模块：

 深埋式离子接地极：埋深＞冻土层（如东北埋深2.5~3m），利用深层未冻土壤散流；

 柔性石墨接地模块：可弯曲贴合冻土裂隙，避免冻胀破坏，适用于青藏铁路沿线基站。

 二、按工程场景分类

 1. 电力与能源系统

 光伏/风电：分散式接地，每台设备配1~2块模块，抗土壤干湿变化；

 输油管道：采用锌接地电池+模块，避免管道电化学腐蚀。

 2. 通信与信息化

 5G基站/数据中心：设备敏感，需平稳接地（≤10Ω），用铜包钢模块+等电位连接，避免雷击干扰；

 广播电视塔：高层结构易引雷，塔基周围环形布置石墨模块，形成避雷带散流。

 3. 建筑与市政

 高层建筑：利用桩基钢筋+接地模块作为自然接地体补充，满足防雷二类要求；

 污水处理厂：腐蚀性气体+潮湿环境，用玻璃钢外壳离子极，防酸碱侵蚀。

 三、选型关键原则

 土壤测试优先：施工前测电阻率、pH值、含水量，再定模块类型；

 寿命匹配：腐蚀性环境选铜/锌包钢，普通土壤选石墨模块（寿命20~30年）。

 不同场景的核心矛盾是“电阻达标”与“环境耐受”的平衡，实际工程中常采用模块+降阻剂+水平接地带的组合方案，以适配复杂环境。

铜包钢接地棒在电力、通信、防雷接地系统中应用广，长期使用或安装不当可能出现接地电阻过标、腐蚀、连接松动等故障。以下是常见故障及对应的排除方法：

一、常见故障类型及排除方法

1. 接地电阻过标（常见）

可能原因：

土壤电阻率过高（如砂石、干旱土壤）

接地棒埋深不够或数量不足

接地棒与土壤接触不良（周围土壤疏松、干裂）

铜层破损导致钢芯腐蚀，导电性能下降

排除方法：

增加接地体：并联增设铜包钢接地棒，或采用水平接地带+垂直接地棒组合

使用降阻剂：在接地棒周围填充物理降阻剂或长期膨润土，改善周围土壤导电性

加深埋设：确保埋深≥0.8m（冻土层以下更深），垂直接地棒长度通常2.5m/根，可加长至3m或更多

浇水保湿：定期沿接地沟浇水，保持土壤湿润（适用于干旱季节）

检查铜层：若铜层破损严重，需更换接地棒

2. 连接点接触不良/发热

可能原因：

接地棒与接地线（扁钢/圆钢/铜绞绳）连接不牢固

采用焊接时虚焊、假焊

螺栓连接未做防锈处理，长期氧化导致电阻加大

排除方法：

放热焊接（火泥熔接）：推荐用于铜包钢与铜导体连接，形成分子结合，无腐蚀、电阻低

螺栓连接：使用不锈钢或热镀锌螺栓，加弹簧垫圈，连接处涂电力复合脂防氧化

定期紧固：每年雷雨季前检查紧固件是否松动

测试回路电阻：用接地引下线导通测试仪测量，阻值应≤0.05Ω

3. 铜层破损/钢芯腐蚀

可能原因：

运输、安装时机械损坏（撞击、弯折）

土壤强酸碱或杂散电流腐蚀

铜层厚度不达标（劣质产品）

排除方法：

外观检查：开挖检查露出部分，若铜层破损＜10%可局部补铜或涂环氧防腐漆

严重腐蚀：直接更换接地棒，选用铜层厚度≥0.254mm（标准UL467）的产品

4. 接地系统断开/断裂

可能原因：

外力施工挖断（如修路、挖沟）

钢芯因腐蚀严重而脆断

焊接点开裂

排除方法：

探测定位：用管线探测仪查找断点

重新连接：断点处开挖，采用放热焊接或连接器续接

加强标识：接地路径上方设警示带或标识桩，避免误挖

5. 跨步电压/接触电压异常

可能原因：

接地网散流不均

设备接地与防雷接地未按要求连接或隔离

排除方法：

检查接地网敷设是否符合规范（如环形接地、均压带）

确保防雷接地与保护接地共用接地装置时接地电阻≤1Ω（或按设计规范）

二、安装预防要点（减少故障）

采用穿透防粘底漆+环氧煤沥青对焊接点防腐

接地棒打入时避免垂直度偏差＞5°，避免受力弯折

土壤回填用细土分层夯实，避免碎石直接撞击棒体

选型时确认铜层厚度、抗拉强度符合国标（如YB/T 4548-2016）

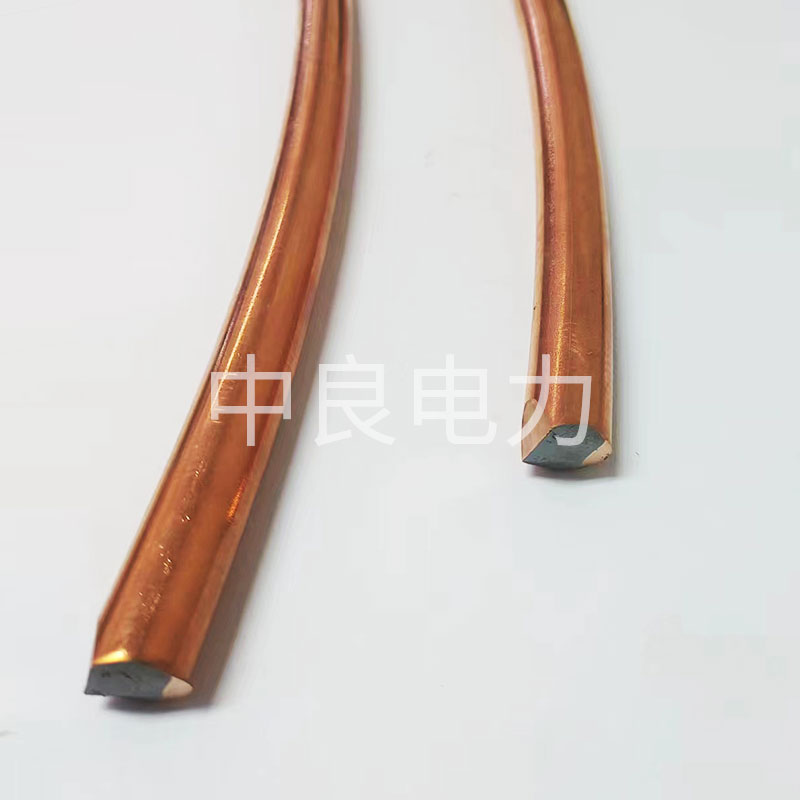

铜包钢圆线适用于户外环境，而且其结构设计正是为了应对户外复杂条件，具体优势如下：

1. 抗腐蚀性突出

外层为铜，铜在户外自然环境中会形成致密的氧化膜（碱式碳酸铜），能阻止内部进一步腐蚀；

相比纯钢绞线，它避免了钢芯直接暴露生锈的问题；相比纯铜线，成本更低且强度更高。

2. 机械性能适配户外

钢芯提供高抗拉强度，能承受户外架空、埋地时的拉力、土壤压力等；

柔韧性好，便于户外放线、弯曲施工。

3. 典型户外应用场景

防雷接地：变电站、通信基站、光伏电站的户外接地网；

架空导线：部分低压配电、通讯线路的户外架设；

地网引下线：连接地面设备与地下接地体的户外明敷/暗敷线路。

注意事项

若处于强酸碱、海水飞溅、化工厂周边等恶劣腐蚀环境，需确认铜层厚度（一般≥0.25mm更耐用），或额外做防腐处理；

户外明敷时，建议固定点用绝缘垫片隔离，避免不同金属接触发生电化学腐蚀。

简单来说：常规户外环境（普通土壤、大气、雨水）均没问题，恶劣腐蚀环境选厚铜层或加强防护即可。
